На 3 этапе ПНИ целью работ в соответствии с Техническим заданием и Планом-графиком являлись разработки конструкций РИМ для реализации методов антиколлизионной защиты.
На предыдущем этапе теоретически было обосновано введение дополнительного диапазона частот «900 МГЦ» для выполнения всех требований Технического задания и были сформулированы ограничения выполнения этих требований, а именно получения 1000 антиколлизионных РИМ, для диапазонов частот «2.45 ГГц» и «6 ГГц». В соответствии с этим для диапазона частот «900 МГц» были разработаны конструкции РИМ с дискретно-временным кодированием, обеспечивающие одновременное распознавание до 1000 РИМ на расстоянии до 20 м с областью локализации 5 м. Также были разработаны конструкции РИМ в диапазонах частот «2.45 ГГц» и «6 ГГц» для проверки теоретических расчетов и оценок по предельным количествам антиколлизонных РИМ как с дискретно-временным кодированием, так и с корреляционным способом распознавания.

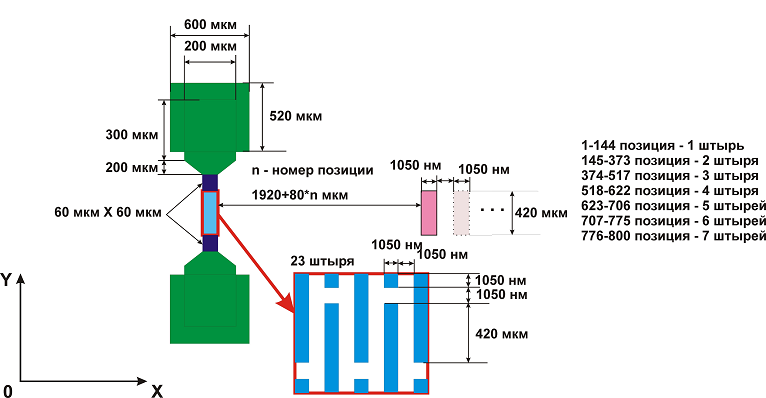

Рисунок 3.1 – Структура металлических электродов 1000 антиколлизионных РИМ
с дискретно-временным кодированием в диапазоне частот "900 МГц".

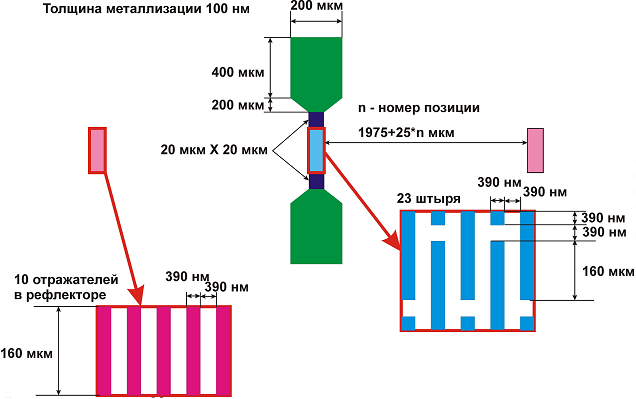

Рисунок 3.2 – Эскиз конструкции 200 антиколлизионных меток с дискретно-временным кодированием в диапазоне частот 2400-2483 МГц.

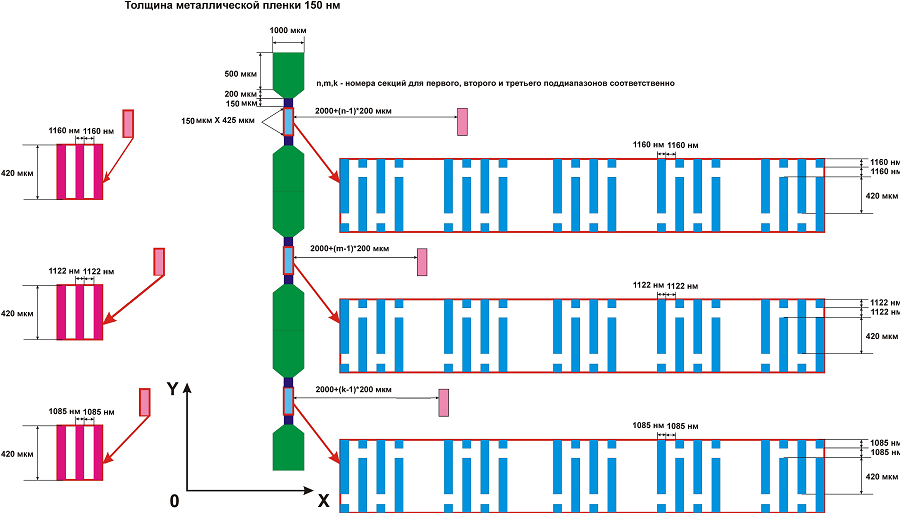

Рисунок 3.3 – Разработанная конструкция многодиапазонной с дискретно-временным кодированием РИМ на ПАВ.
По разработанным конструкциям были изготовлены кристаллы со структурами РИМ в виде отражательных линий задержки ПАВ в диапазоне «900 МГц» - 800 структур, в диапазоне «2.45 ГГц» - 199 структур, в диапазоне «6 ГГц» - 50 структур. Для диапазонов «900 МГц» и «2.45 ГГц» разработаны внешние малогабаритные антенны, обеспечивающие требуемую дальность идентификации. Для диапазона «6 ГГц» разработана конструкция интегральной антенны, размещаемой непосредственно на кристалле, что позволяет в 5 раз уменьшить размеры РИМ.

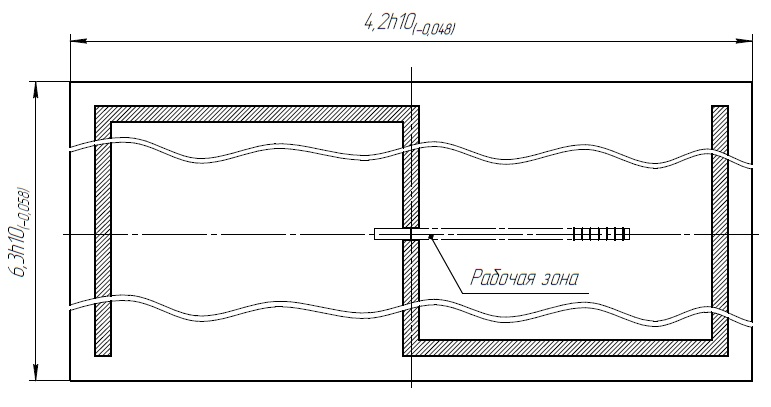

Рисунок 3.4 - Общий вид и размеры разработанной конструкции РИМ с интегральной антенной в диапазоне «6 ГГц».
Во многих случаях применения систем радиочастотной идентификации, например, в логистических системах, в конвейерном производстве и др., не требуется абсолютная антиколлизионная защита для любых РИМ из заданного набора, когда возможно разбиение РИМ по группам с одинаковыми признаками. Для таких применений предложена и разработана новая конструкция многодиапазонной РИМ, основанная на использовании нескольких независимых акустических каналов с неперекрывающимися полосами пропускания. Такие РИМ позволяют использовать многие миллионы кодов как с условной антиколлизионной защитой (например, до 100 РИМ одновременно), так и с абсолютной антиколлизионной защитой при создании системы определения координат РИМ. На это новое техническое решение подана заявка на изобретение. Поэтому техническому решению разработана конструкция РИМ в диапазоне «900 МГц», позволяющая работать со 100 миллионами кодов при одновременном распознавании до 100 РИМ по одному из признаков объектов при фиксированных трех других признаках. Это техническое решение также позволяет осуществить конструкцию многочастотной РИМ, совместимой со спецификациями электронных кодов товара ЕРС-64 и ЕРС-96. Для идентификации таких меток возможно применение как дискретно-временного кодирования, так и корреляционного способа распознавания.
Для подготовки дальнейших экспериментальных исследований (на 4 и 5 этапах) разработаны и изготовлены Индустриальным партнером элементы сверхширокополосных измерительных СВЧ трактов для проведения наносекундных измерений кодовых сигналов.
